UHF RFID System on Chip SiP RS500 - EOL
UHF 865-868 / 902-928 MHz UHF SiP RS500

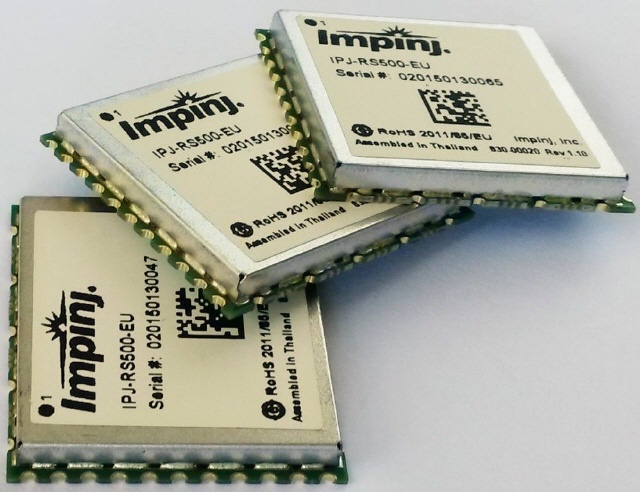

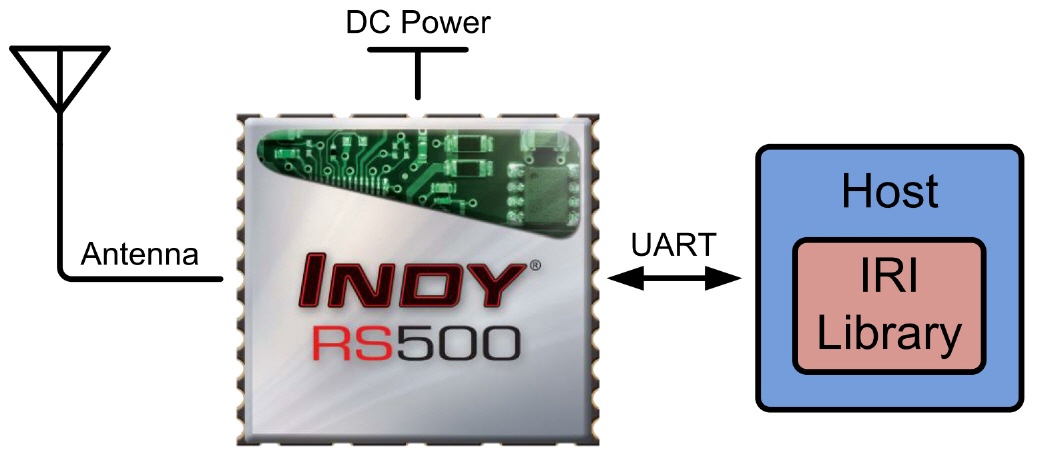

Das Indy RS500 Modul ist ein vollständig integriertes UHF-Lesegerät SiP (System-in-Package). Es kann einfach zu einem Embedded System hinzugefügt werden und erfordert nur Spannungsversorgung, serielle UART Schnittstelle und UHF Antenne. Das Gehäusedesign ermöglicht die Montage auf einer Leiterplatte mit Standard-SMT-Technologie (Surface Mount Technology), ohne dass zusätzliche Steckverbinder oder Montagehardware erforderlich sind.
Das Produkt ist abgekündigt, Alternative finden Sie zum Beispiel im neuen Thing Magic M7E-PICO
Typische Anwendungen
- Mobile Geräte (PDA)
- Embedded Systeme
- Etiketten Drucker
- Etikettiermaschinen
- Sondermaschinen
- Automatisierungstechnik
- Testsysteme
- Sensorik
- Terminals
Spezifikationen: RS500
| Frequenz: | 865-868 MHz ETSI / 902-928 MHz FCC |
|
Air Interface Protocol |
EPCglobal UHF Class 1 Gen 2 / ISO 18000-63 (formerly 18000-6C) Supports dense reader mode (DRM) |
| Standards: |
EN 302 208 FCC Part 15.247 |
| Ausgangsleistung: | 10 bis 23 dBm wählbar |
| Empfindlichkeit: | -65 dBm |
| Antenne: | extern monostatic 50 Ohm Port |
| Antennenanschluss: | Pin |
| Lesereichweite: | 6m mit 8,5 dB Patch Antenne ANTU-PATCH63 zirkular, ETSI Modus, und Monza R6 ISO18000-6C Transponder |
| Host Interface: | UART TTL |
| Host Datenrate: | Seriell TTL (N,8,1) = 9600 to 115200 baud rate |
| Firmware: | FLASH Speicher für Firmware Update |
| Ein-/ Ausgänge: | vier digitale IO, ein analoger Input, ein analoger Output |
| Betriebstemperatur: | -20 bis +70 Grad C |
| Feuchtigkeit: | 10-90%, nicht kondensierend |
| Baugröße (LxBxH): | 29 x 32 x 3,8 mm |
| Gehäusetyp: | 32 pin SMT Surface Mount Gehäuse |
| Gewicht: | 4,6 g |
| Spannungsversorgung: | 3,6 bis 5,25V DC |
| Stromaufnahme: | 580mA Scan Mode @ 23 dBm ETSI, 50 mA Idle mode low latency, 1 mA Stand by Mode, < 100uA Sleep Mode typical |
