UHF RFID Antennen Impinj

Impinj bietet eine Reihe von RFID Antennen für Spezialanwendungen an. Diese UHF Antennen zeichnen sich durch an die unterschiedlichen Anwendungen wie Point of Sale (POS), Fördertechnik oder Automatisierungstechnik angepasste HF Felder aus. Optimale Performance wir in Kombination mit Impinj Lesegeräten Speedway Revolution R420 / R220 und Impinj R700 erzielt.

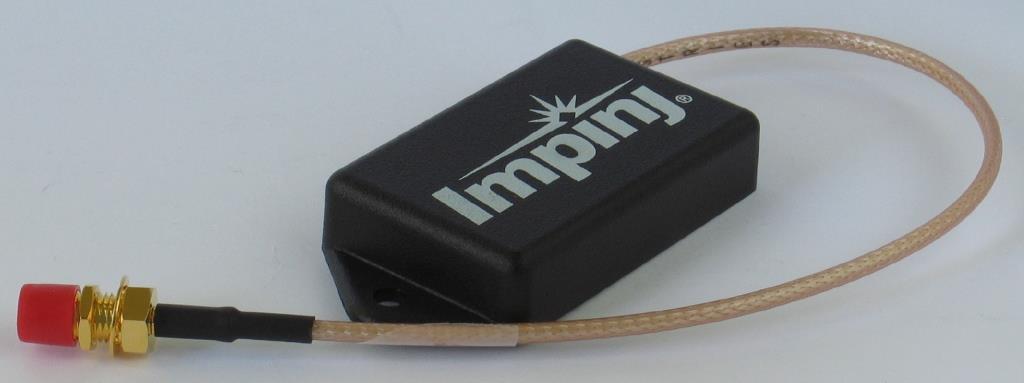

ANTU-MATCHBOX

Die Impinj MatchBox Antenne ist die ideale Antenne für anspruchsvolle Anwendungen bei denen die Erfassung von UHF RFID RAIN Transpondern auf Artikelebene im absoluten Nahbereich erfolgen soll. Dies erfordert das Lesen von RFID Tranpondern auf Entfernungen bis zu 5 cm.

Typische Anwendungen umfassen Zutrittskontrolle, Ticketing, Dokumentenkontrolle, High-Speed​​-Codierung Stationen, Verpackungslinien und jede Situation, die eine Kombination aus hoher Zuverlässigkeit mit eingeschränktem Lesebereich erfordert.
Die MatchBox Antenne ist durch ihre optimierte Nahfeld-Leistung praktisch immun gegen die Auswirkungen von Flüssigkeiten, Pulver, Verpackung und ähnlichem. Diese Antenne funktioniert noch dort wo herkömmliche Antennen durch das streuende HF Feld scheitern

Optimale Leistung erreichen diese Antenne in Kombination mit folgenden Lesegeräten
+ Impinj Lesegeräten Speedway Revolution R220
+ Thing Magic Sargas
+ CAEN Proton

Merkmale

  • Ideal für die Vereinzelung einzelner UHF-Tags auf kurze Distanz (starke Nahfeldleistung ermöglicht das Lesen von Artikel-Tags in 0–5 cm Entfernung)
  • Nahfelddesign durchdringt Flüssigkeiten und die meisten Metalle
  • Perfekt für die Verwendung mit sehr kleinen Tag-Inlays mit Nahfeldantennen
  • Kleine Baugröße: 73 mm x 33 mm x 12 mm
  • Eingeschränkte Lesezone zur Minimierung von Streulesevorgängen

Anwendungen

  • Automatisierungstechnik
  • Maschinenbau
  • RFID Drucker
  • RFID Etikettenspender

Spezifikation Matchbox

  ANTU-MATCH Matchbox Antenne
Impinj Code IPJ-A0404-000
Frequenz [MHz]: 865 bis 956
Eingangsleistung max: 30 dBm
Polarisierung: Linear
Near Field
Intensity:
-4.2 dBA/m
Antennenverstärkung [] Fernfeld -20 dBi
Öffnungswinkel AZ/EL 3 dB BW
Impedanz [Ohm] 50 Ohm
VSWR: 1,25:1
Antennenanschluss 20 cm Pigtail mit SMA Buchse
Betriebstemperatur 0° to +40° C
Baugröße (LxBxH) [mm] 73 x 33 x 12 mm
Gewicht [g] 18
Feuchtigkeit IP54
Montage 2 Montagelöcher
Gehäuse: ABS schwarz
Bestellbezeichnung: ANTU-MATCH-A0404

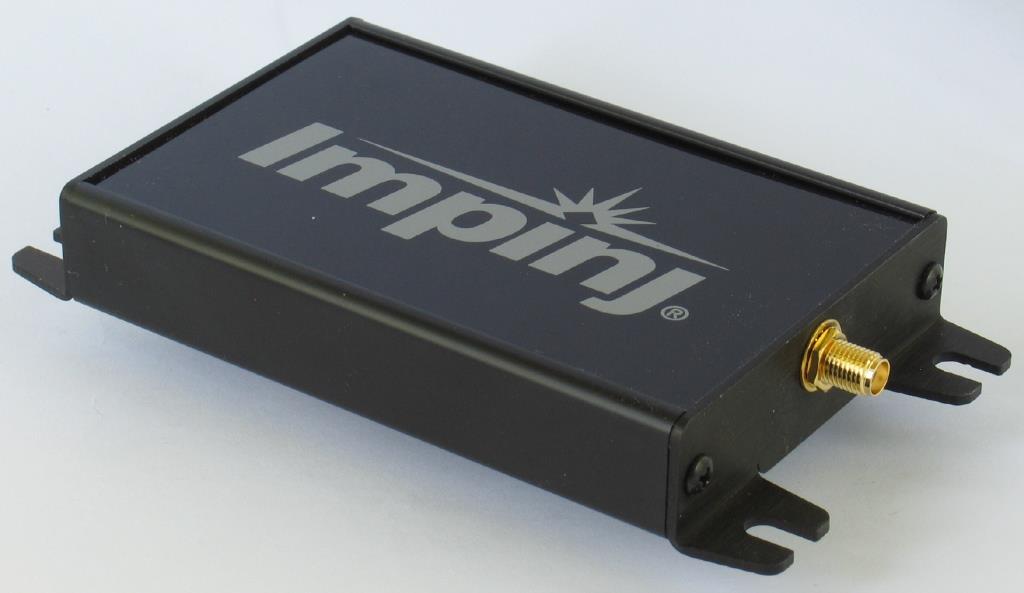

Mini-Guardrail

Speziell für anspruchsvolle Item-Level-Implementierungen entwickelt wird die Mini-Guardrail Antenne am besten für Leseentfernungen bis 75 mm eingesetzt.

Diese Antenne ist optimal für Anwendungen mit der Forderung nach einem begrenzten und wohl definierten Lesebereich wie Zutrittskontrolle, Ticketing, Dokumenten Kontrolle, High-Speed​​-Codierung Stationen, Verpackungslinien. Diese Antenne ist auch auf den Nahbereich optimiert und weitgehend abgeschirmt gegen äußere HF Einflüsse.

Optimale Leistung erreichen die Antennen in Kombination mit folgenden Lesegeräten
+ Impinj Lesegeräten Speedway Revolution R220
+ Thing Magic Sargas
+ CAEN Proton

Merkmale

ANTU-MINIGAURD Impinj Mini Giardrail Antenne

  • Optimiert Nahfeld Leistung bis zu einer Lesedistanz von 75 mm
  • Kompakte Abmessungen 70 x 133 x 19 mm
  • Reduziertes Fernfeld, um Streulesungen zu minimieren
  • Breitbandantenne für weltweiten Einsatz

Anwendungen

  • Automatisierungstechnik
  • Zutrittskontrolle
  • Ticketing
  • Dokumenten Kontrolle
  • High-Speed​​-Codierung Stationen
  • Verpackungslinien
  • Förderbänder
  • POS Point of Sale

Spezifikation MiniGuardRail

  Mini Guardrail Antenne
Impinj Code IPJ-A0303-000
Frequenz [MHz]: 865 bis 954
Eingangsleistung max: 30 dBm (33 dBm absolut Max.)
Polarisierung: Linear
Nahfeld
Intensity [dBA/m]:
-13 dBA/m
Antennenverstärkung Fernfeld [dBi] -20 dBi
Öffnungswinkel AZ/EL 3 dB BW nA
Impedanz [Ohm] 50 Ohm
VSWR: 1,25:1
Antennenanschluss SMA Buchse
Betriebstemperatur -0° to +40° C

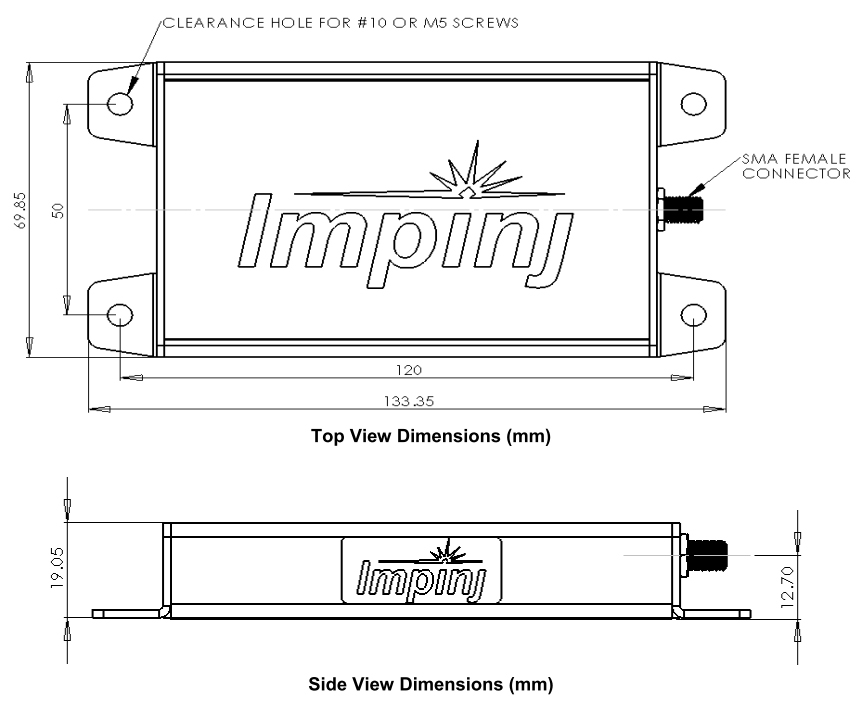

Baugröße (LxBxH) [mm] 69,85 x 133,35 x 19,05 mm
Gewicht [g] 114 g
Feuchtigkeit 5-95% nicht kondensierend
Schutzart: IP 41
Montage Montagelaschen, M5 Schrauben
Gehäuse: Aluminium schwarz / Acryl
Bestellbezeichnung ANTU-MINIGUARD-A0303

ANTU-BRICK Impinj Brickyard Antenne

Die Nahfeld-Leseantenne ANTU-BRICK Brickyard ist eine Schlüsseltechnologie für UHF-Gen2-Tagging-Systeme auf Artikelebene am Point-of-Sale (POS). Die ANTU-BRICK ist optimiert für die Erfassung von RFID RAIN Transpondern im Nahfeld, die auf Produkten mit einer Vielzahl von Verpackungsoptionen angebracht sind, darunter Plastikflaschen und Metallfolien-Blisterpackungen mit verschiedenen Inhalten wie Pulver, Pillen und sogar Flüssigkeiten.

Die Brickyard Antenne kann in Einzelhandels- und Pharmaanwendungen, Bibliothekssystemen, Dokumentenkontrolle, Kassen und vielen anderen Anwendungen eingesetzt werden, alles Anwendungen die eine kurze und eingeschränkte Lesereichweite erfordern. Die Brickyard-Antenne ist für den Betrieb mit Impinj Speedway Revolution-Lesegeräten sowie mit Lesegeräten mit Standard-50-Ohm-Schnittstelle ausgelegt.

Optimale Leistung erreichen diese Antenne in Kombination mit folgenden Lesegeräten
+ Impinj Lesegeräten Speedway Revolution R220
+ Thing Magic Sargas
+ CAEN Proton

Anwendungen

  • POS Point of Sale
  • Packtische
  • Servicestationen

Merkmale

  • Anwendungen im Nahfeld bzw. Fernfeld
  • einfache Montage auch unter Tischen
  • Leseabstand 0 - 70 cm
  • Extrem homogenes Lesefeld
  • Extrem hohes Front to Back / Vorder-Rückseitenverhältnis
  • Geeignet auch für die Identifikation von ruhenden (statischen) Transpondern
  • kompatibel mit Lesegeräten unterschiedlichster Hersteller

Spezifikation Brickyard

  Brickyard Antenne
Impinj Code IPJ-A0400-EU1
Frequenz [MHz]: 865 bis 868 MHz
Eingangsleistung max: 30 dBm typical, 33 absolute max
Polarisierung: Nahfeldkopplung
Near Field
Intensity:
-13 dBA/m
Antennenverstärkung Fernfeld[] 6 dBi
Öffnungswinkel AZ/EL 3 dB BW
Impedanz [Ohm] 50 Ohm
VSWR:
Antennenanschluss 240 cm Pigtail Kabel mit TNC-R Buchse
Betriebstemperatur -20° to +55° C
Baugröße (LxBxH) [mm] 60 x 300 mm Durchmesser
Gewicht [g] 920
Feuchtigkeit IP51
Montage Montagelöcher
Gehäuse: Aluminium / ABS
Bestellbezeichnung & Datenblatt: ANTU-BRICK-A0400-EU1

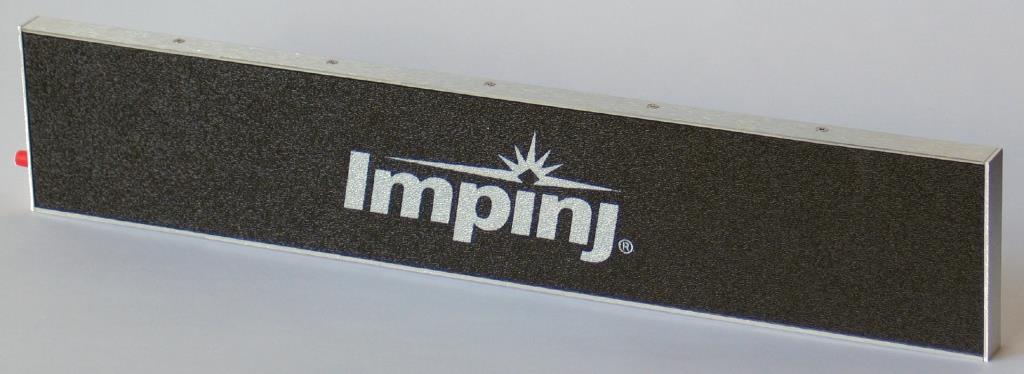

Ursprünglich wurden diese Antennen für Anwendungen mit der Forderung nach einem scharf definierten Grenzbereich konzipiert. Threshold Antennen bieten einen homogenen und gut definierten Lesebereich mit linearer Polarisierung.

Mit der geringen Bauhöhe von nur 2 cm lassen sich diese Antennen leicht in die unterschiedlichsten Anwendungen mit einem Fokus auf einen gut definierten Lesezone integrieren.

Merkmale:

  • Hohe Fernfeldleistung
  • Großer Öffnungswinkel
  • Gute definierte Lesezone
  • Kompakte Abmessungen 457 x 89 x 19 mm
  • Geringe Bauhöhe mit 19 mm
  • Version optimiert für ETSI 865–868 MHz oder FCC 902-928 MHz verfügbar

Anwendungen

  • kompakte Portale
  • Durchgangsportale mit Bodenantenne für Sportveranstaltungen
  • Automatisierungstechnik
  • Förderbänder
  • Embedded Anwendungen

Spezifikation Threshold Antenne

  Threshold Antenne
Impinj Code: IPJ-A0311-EU1
Frequenz [MHz]: 865 bis 868
Eingangsleistung max: 30 dBm (33 dBm abs. Maximum)
Polarisierung: Linear
Antennenverstärkung [] 5 dBi
Öffnungswinkel AZ/EL 3 dB BW 50 / 100 Grad +/- 3 Grad
Impedanz [Ohm] 50 Ohm
VSWR: 1,5:1
Antennenanschluss SMA Buchse
Betriebstemperatur -25° to +55° C
Feuchtigkeit: 5-95% nicht kondensierend
Baugröße (LxBxH) [mm] 457 x 89 x 19 mm
Gewicht [g]: 710
Gehäuse: Aluminium / Radome ABS
IP Schutzart: IP54
Bestellbezeichnung ANTU-THRESH-A0311-EU1

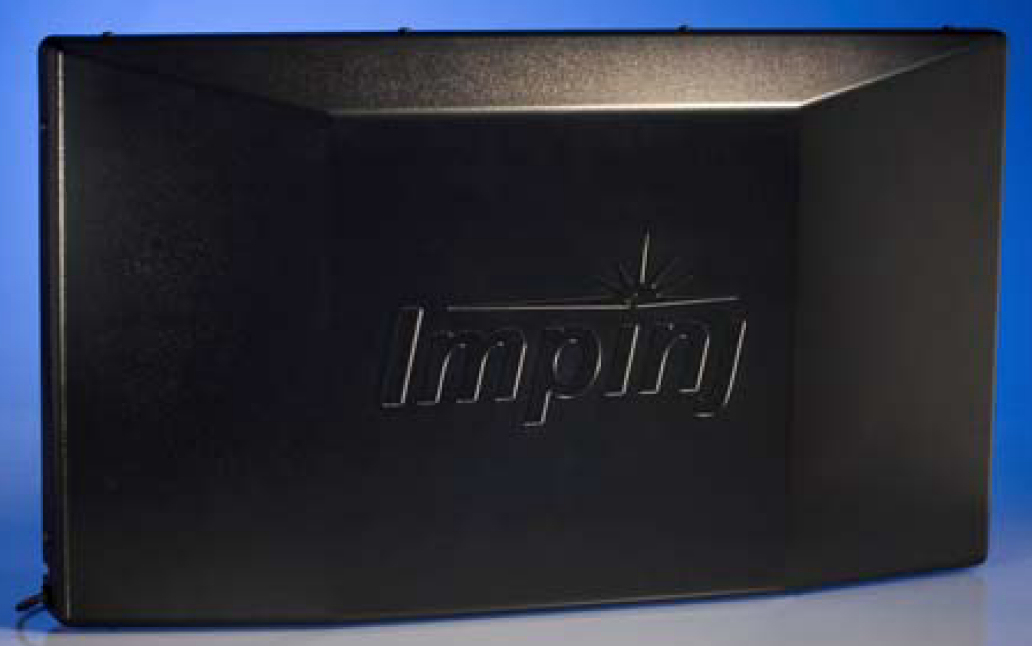

ANTU-GUARD Impinj Guardwall Antenne

Speziell für die Erfassung von dichtgepackten Transpondern bei verpackten Produkten spielt diese Antenne die ihre volle Leistungsfähigkeit aus. Das hochkonzentrierte und gut abgegrenzte HF Feld ist in der Lage tief in Gebinde mit einer größeren Anzahl von Transpondern einzudringen, typisch für Anwendungen am Förderband, Stichwort Lesetunnel.

Mit zwei dieser Antennen lässt sich eine wohldefinierte Lesezone aufbauen, die weitestgehend der Leistungsfähigkeit eines Lesetunnels entspricht aber verbunden mit einfacherer Montage und wesentlich geringeren Kosten. Die jeweils gegenüberliegende Antennen fungiert in dieser Konstellation gleichzeitig als Abschirmung um Fehllesungen zu vermeiden indem das Feld auf den Bereich zwischen den Antennen konzentriert wird.

Anwendungen

  • RFID Tunnel
  • Förderbänder
  • Automatisierungstechnik

Merkmale

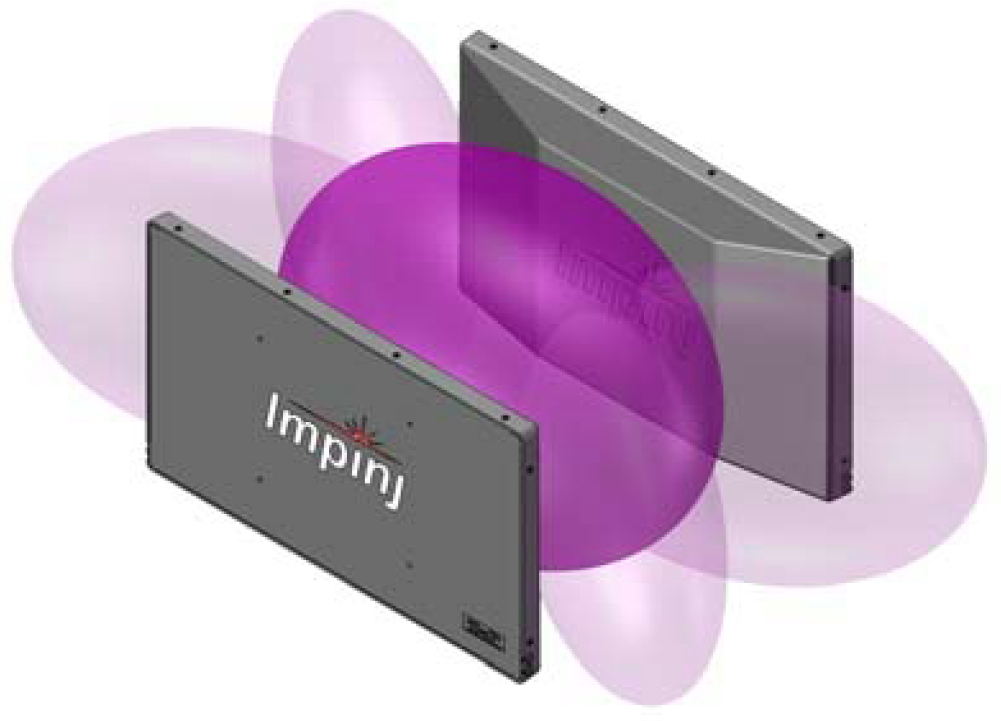

ANTU-GUARD HF Feldverteilung

  • Anwendungen im Fernfeld
  • Minimierung der Transpondererfassung im Streufeld
  • einfache Montage an Förderbändern
  • Extrem homogenes Lesefeld
  • Geeignet auch für die Identifikation von ruhenden (statischen) Transpondern
  • kompatibel mit Lesegeräten unterschiedlichster Hersteller

Spezifikation Guardwall Antenne

  Guardwall Antenne
Impinj Code IPJ-A0402-EU1
Frequenz [MHz]: 865 bis 868
Eingangsleistung max: 30 dBm
Polarisierung: Zirkular (zwei Antennenelemente, links & rechtdrehend)

Antennenverstärkung [] 6 dBi
Öffnungswinkel AZ/EL 3 dB BW 55 Grad
Axial Ratio [dB]: 3 dB
Front to Back Ratio [dB] 22
Impedanz [Ohm] 50 Ohm
VSWR: 1,5:1
Antennenanschluss 2 x SMA Buchse
Betriebstemperatur 0° bis +40° C
Luftfeuchtigkeit: 5-95%, nicht kondensierend
Baugröße (LxBxH) [mm] 702 x 402 x 73 mm
Gewicht [g] 5000
Feuchtigkeit IP51
Montage: McMasterCarr (http://www.mcmaster.com/) Part Number: 8809T64
Gehäuse: Aluminium / ABS schwarz
Bestellbezeichnung & Datenblatt: ANTU-GUARD-A0402-EU1

Kabel & Adapter

Passende UHF Antennenkabel für unsere RFID Reader finden Sie unter der Rubrik "Kabel & Adapter". Die wichtigsten Eigenschaften der entsprechenden Kabeltypen sind unter "Kabeltyp" beschrieben.
